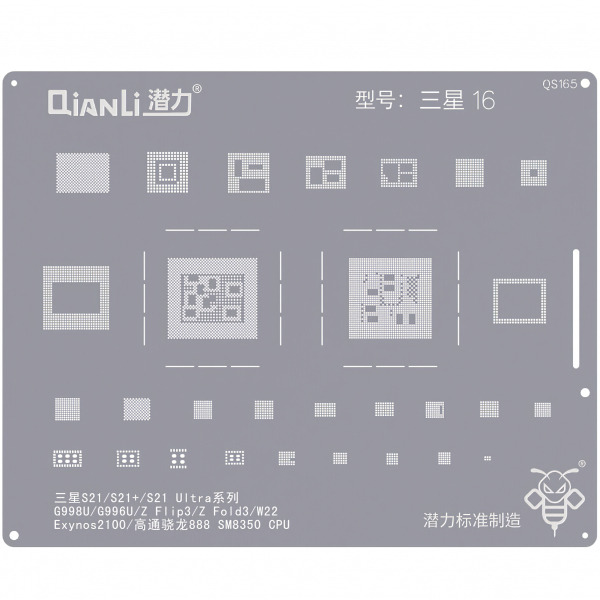

Sita BGA QIANLI QS165 pentru Samsung Galaxy S21 / S21+ / S21 Ultra / Z Flip 3 / Z Fold 3
Imaginile produsului sunt prezentate cu titlu informativ. Culoarea și aspectul real pot varia ușor.
Stoc epuizat
Galaxy S21 si pliabilele Z Flip 3 si Z Fold 3 vin cu placi compacte, unde interventia la nivel de cip cere pozitionare exacta. QIANLI QS165 e taiata pentru aceste modele, adica S21, S21 Plus, S21 Ultra, Z Flip 3 si Z Fold 3. O folosesti la refacerea bilelor dupa ridicarea cipului. Lucrarea e de banc, cu microscop si statie de aer cald.
Ce e diferit la placile de pliabil
Pe Z Flip 3 si Z Fold 3 placa e impartita si legata prin flexuri, deci demontarea cere mai multa atentie decat pe un telefon obisnuit. Pana ajungi la cip, ai de scos ecrane si de deconectat cabluri fragile. Planifica pasii inainte, ca sa nu tii placa desfacuta zile intregi.
Odata ajuns la cip, procedura de reballing e aceeasi ca pe orice placa. Curatare, sablon, pasta, caldura controlata, racire. Diferenta sta in cat de mult risti la demontare si la montaj.
Pasii pe cipul scos
Cositorul vechi iese cu tresa si flux, plimbate usor, fara apasare pe pad-uri. Suprafata se degreseaza si se usuca inainte de asezarea tablei. Un cip curat si plan e conditia unei matrice reusite.
Asezi sablonul dupa coltul de referinta, verifici la microscop suprapunerea pe pad-uri si fixezi. Treci racleta o data si stergi surplusul. Incalzesti lin pana se formeaza sferele, apoi lasi sa se raceasca inainte de ridicare.
Verificarea inainte de a inchide telefonul
Dupa montajul cipului verifici la microscop marginile, cautand cositor scurs sau pad-uri neacoperite. Testezi functional inainte de a pune ecranul la loc, cat mai ai acces. La pliabile, o revenire inseamna inca o demontare riscanta.
Zonele lucrate se curata de flux si se lasa uscate complet. Flexurile se reconecteaza cu grija, verificand fiecare clema. Un telefon inchis in graba iti aduce alte probleme decat cea reparata.
Pe scurt
Dispozitive compatibile
| Cod Produs | G336268 |
|---|---|
| Part id | sit/oem/qs/pe |
| Garantie ( luni ) | 6 |
| Producator | QIANLI |
| Tip Produs | Sita BGA |
| Model | Galaxy S21 5G, Galaxy S21 Plus 5G, Galaxy S21 Ultra 5G, Galaxy Z Flip3 5G, Galaxy Z Fold3 5G, Galaxy S21, Galaxy S21 Plus, Galaxy S21 Ultra, Galaxy Z Flip 3, Z Fold 3 |
| SKU | G336268 |
| Compatibil cu | Samsung |
